说到微波射频,都是高大上妥妥的。但是,亲有木有想过,俺们聪明的射频攻城师们可以用淘宝级的耗材,就做出微带滤波器哦。

微带电路是通信系统中广泛应用的一种平面电路,其优点是成本低、体积小(相对于腔体器件而言)。由于其广泛的应用以及相对较低的研发成本,微带电路的研究在学术界一直是热门领域。嗯嗯,一言概之,奏是说板级的射频微波实现,价格便宜性能不差,很好的方案。

对于年轻射频攻城师们,如何通过简易的方法实现微带电路的制作,从而验证自己的设想,是个极大的考验哦。铛铛,此处有秘籍:热转印法。嘿嘿,听不懂木关系,看下文。

热转印法是酱紫来滴,以低通滤波器为例:

  1. 将设计好的CST(当然也可以使用其他电磁仿真软件)文件选取截面,导出成dxf格式的文件。
  2. 用CAD软件(比如AutoCAD)将上述保存的dxf格式打开,然后将微带线图形部分填充成黑色,然后输出成PDF格式(打印比例选取为1:1)。
  3. 用普通激光打印机将上述PDF格式的图形打印在热转印纸上。(嗯嗯,家穷也不能木有打印机,hoho)
  4. 将打印在热转印纸上的图形用耐高温胶带粘在覆铜板上,放入热转印机中转印,热转印机通过高温高压使热转印纸上的碳粉图形转移到覆铜板上;若一次转印效果不佳,可转印多次。(注意哦,热转印纸和热转印机都可在淘宝上搞定,总共几百块钱)
  5. 转印完成后,若仍有部分图形区域未被碳粉覆盖,可用黑色的油性签字笔尽心细微的涂画,以保证碳粉和油墨完全覆盖住图形区域(此处是经验之谈啊,一般人我不告诉他,哼唧)。
  6. 将背面(也就是微带电路接地面)用宽胶带粘上防止其被刻蚀,然后放于刻蚀液(淘宝上可购买到环保型的覆铜板刻蚀剂,几十块钱一瓶)中进行刻蚀。
  7. 待刻蚀完成后用酒精进行清洗,烘干后焊上SMA接头,滤波器制作就大功告成。

640CAMA0UHY

图1. 滤波器实物图

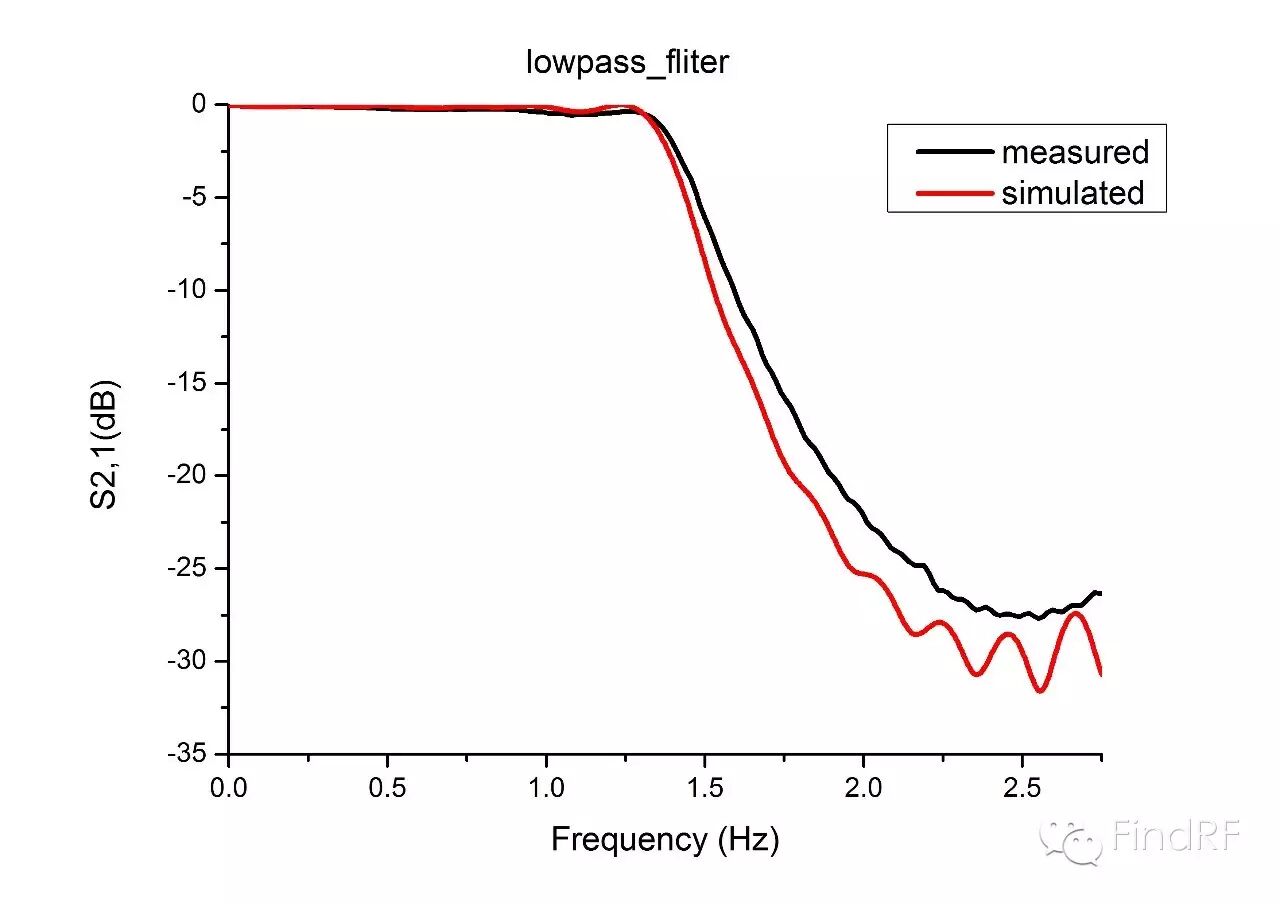

图2. 实物S21曲线
