混频器在射频收发中扮演着重要角色,其用途非常广泛,从最基础的频率变换,到鉴相、可变衰减、相位调制等等;其种类和名称也非常多,比如乘法器、上/下变频器、倍频器、I/Q调制解调器、单/双/三平衡混频器……还有二极管或三极管直接搭成的混频电路,因此在应掌握大体的选择步骤,才能够选取合适的混频器。

640

想要选好混频器,射频君首先帮大家搞清混频器的基础分类:

640

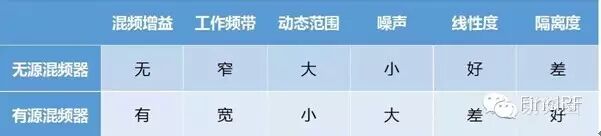

因此,工程师每每涉及到混频器设计时,首先要在有源和无源混频器中做出抉择,下表给出了对比条件:

640

根据上述条件,亲可以根据共性特性选取有源或无源滤波器。细节的选取方案除具体偏重哪些特性外,还要考虑一些综合因素。比如有源混频器对本振的输出功率要求低一些,从而系统中的本振泄露自然会少;又如在混频器用作衰减器、相位调制器或鉴相器时,必须要求有中频直流耦合特性,而双平衡混频器则能满足该要求。

在进行了基本的种类选择后,则要确定比较容易区分的指标,比如封装方式、频率范围等。

混频器主要包括插脚封装、扁平封装、表贴封装、同轴连接器封装等。插脚式双平衡混频器引线多、直径粗,一旦装上后取下较困难,为了便于装拆,最好电路板上的孔比插脚直径更大。扁平封装比插脚封装更加可靠,扁平封装将引线稍微加工,就可用于表面安装。同轴连接器封装与电缆连接十分方便,但连接器的形式会对设计有所限制。

选择频率范围时,选择频率范围略大于所需范围的混频器,尽量使它落在混频器频带的中段。

此外,通过混频器的产品名称也可以区分不同混频器的适用范围,甚至在datasheet里将应用环境讲得很详细。因此,在通过产品名(或系列)区分应用环境后,再通过上述基本参数选择混频器类型则更高效。

Bonus:避免混频器镜像干扰的设计技巧!

A. 高中频设计

中频频率比RF频率高的情况下,其镜像频率会远高于RF频率,混频器的滤波装置很容易将其滤除。

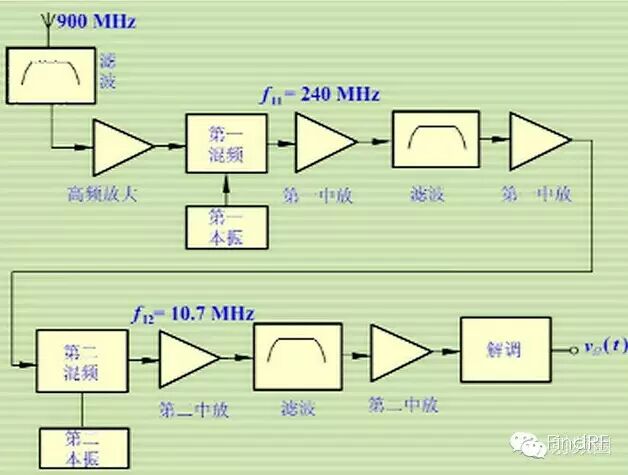

B. 二次混频

一次混频到高中频,二次混频到低中频,在一次混频后即能很容易将镜像频率滤除。
