大功率集总参数衰减器是一种常见的射频和微波控制器件,其主要功能之一就是降低射频信号的幅度。在测试和测量中经常会用到衰减器,要说这种器件的使用概率仅次于电缆和连接器也不为过。
通常,无论是生产厂家在出厂检验、用户收货时的验收、或者计量院对衰减器进行校准时,都是采用矢量网络分析仪来进行测量,其主要指标就是输入驻波比和衰减量。这已是实行多年的行业规则。
1. 这么多年来都是这样用的,即使大功率和小功率测试有点误差,也很难察觉到,没有人对最终测试结果“较真”;
2. 射频大功率的实时测试有点麻烦,不测也罢。
笔者对衰减器的大功率特性进行了一些探讨性的测试,并发现了一些有趣的结果,在此提交给同行们讨论。
为什么要研究衰减器的大功率特性
当一个50W 的大功率信号经过一个衰减量为20dB 的衰减器后,信号被衰减了100 倍,剩下0.5W的信号从出现在输出端,那49.5W 的功率能量去哪了?当然你马上会说,这些射频信号能量被衰减器吸收并转化为热能了,最终通过衰减器的散热片消耗在空气中了(图1)。

在本文中,通过实验描述了一个衰减器在大功率条件下性能的变化。
试验对象是一个50W,6GHz,30dB 的固定衰减器,我们采用了PM2000LS60 型大功率测试平台进行测试

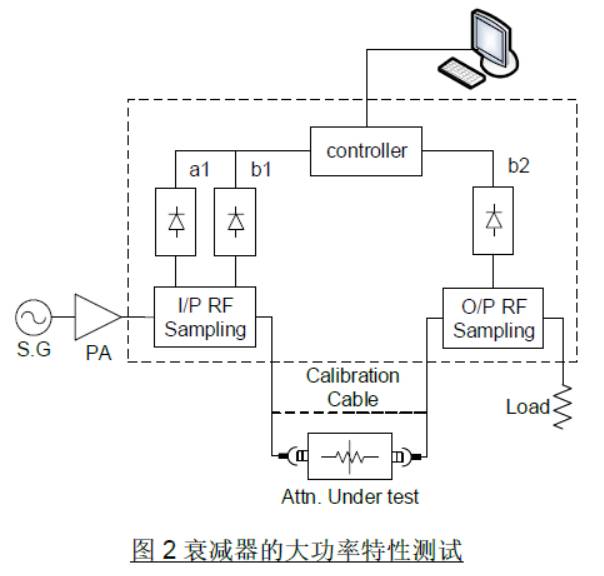

(图2)。
在图2 中,放大器产生2GHz、47dBm(50W)的连续波功率持续加载到被测衰减器,输入取样电路分别测量输入到被测衰减器的信号47dBm(a1)以及被衰减器反射回来的信号b1;经过被测衰减器的30dB 衰减后,还有约+17dBm(b2)被输出取样电路检测到。

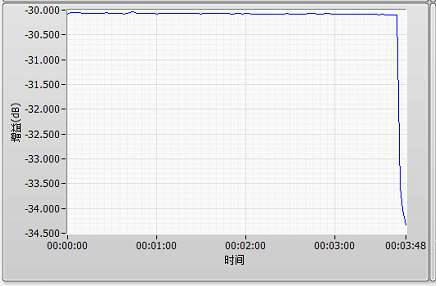

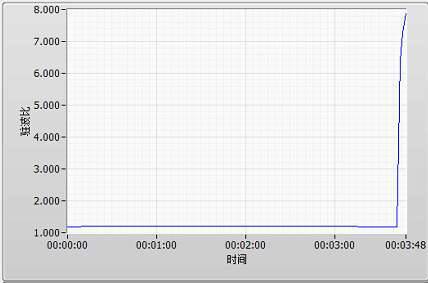

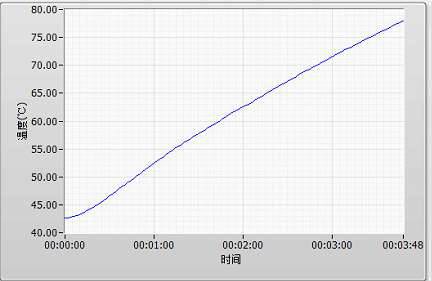

开始测试时,测试系统显示被测衰减器呈现良好的驻波比表现,同时衰减量也十分稳定,只是温度在不断上升。当测试进行到三分钟多时,出现了故障的现象——驻波比从1.15 急剧变大到8、衰减量从30.1dB 急剧变化到34.3dB!(图3)



图3 大功率状态下衰减器特性随时间的变化

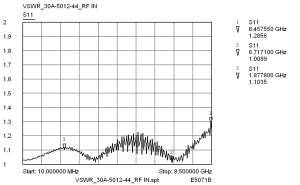

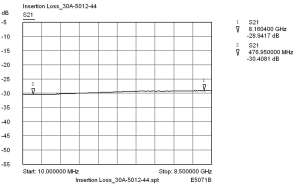

更有意思的现象还在后面,上述大功率试验后,我们用网络分析仪对衰减器重新进行测试,发现其居然是正常的!其驻波约为1.11@2GHz,衰减量约为30.1@2GHz
(图4)。
再次采用大功率测试,又出现了图3 的现象。


图4. 网络分析仪的测试结果
上述实验结果显示被测衰减器在大功率的持续作用下,其衰减量和驻波比发生了明显变化并失效了,显然这与衰减器内部温度的变化是密切相关的。
但是在小功率条件下又恢复了正常,这种现象的产生机理解释尚有待于对这个衰减器的进一步分析结果。
关于集总参数衰减器的大功率稳定性评估,并无适合的标准可依,常见的方法是采用直流替代法。但是笔者认为这种方法与被测衰减器的实际使用环境不符。本文中所描述的试验是在真实的使用环境下进行的,更具有实际应用价值。
如果这个衰减器是用在某个测试系统或者通信系统,那么对系统的影响可想而知。
PM2000 系列可覆盖2MHz-40GH 频率范围。
